Når klassisk SDI og moderne IP-audio skal arbejde sammen
I mange produktionsmiljøer mødes traditionel SDI-infrastruktur og IP-baserede audiosystemer side om side.
AJA DANTE-12GAM er udviklet til netop den overgang og gør det muligt at integrere SDI-lyd direkte i Dante-, AES67- og SMPTE ST 2110-30-baserede workflows.
Resultatet er en sammenhængende audio-arkitektur, hvor eksisterende signalveje og moderne IP-lyd kan fungere stabilt sammen.
SDI-lyd som en naturlig del af IP-baserede audiosystemer
Når eksisterende SDI-signaler skal indgå i et IP-baseret audio-setup, er det afgørende, at integrationen sker uden at forstyrre den etablerede infrastruktur. DANTE-12GAM gør det muligt at føre SDI-lyd direkte ind i et Dante-netværk og samtidig sende lyd fra IP-netværket tilbage til SDI.
Enheden håndterer op til 16 lydkanaler ind og ud pr. videokanal og kan embedde og disembedde samtidigt. Med understøttelse af 12G-SDI og bagudkompatibilitet til 6G, 3G og 1.5G kan løsningen indpasses i både nye og eksisterende signalveje. Den interne SDI-signal-generator gør det desuden muligt at distribuere Dante-lyd over SDI, også i situationer hvor der ikke er et aktivt videosignal.
Fælles grundlag for Dante, AES67 og SMPTE ST 2110-30
I miljøer hvor SDI og IP sameksisterer, stilles der ofte krav om understøttelse af flere AoIP-standarder. DANTE-12GAM er bygget til netop disse scenarier og understøtter både Dante, AES67 og SMPTE ST 2110-30 i samme enhed.
Det giver mulighed for at samle IP-lyd fra forskellige systemer i én sammenhængende arkitektur, uanset om lyden stammer fra broadcast-orienterede ST 2110-installationer eller mere klassiske Dante-baserede ProAV-systemer. PTPv2 sikrer præcis synkronisering på tværs af netværket, så audio forbliver stabil og fasekorrekt i hybride SDI- og IP-setup.
Skalerbar overgang fra én til flere signalveje
Overgangen fra SDI til IP sker sjældent på én gang. DANTE-12GAM er derfor designet til at kunne indgå i både mindre punkt-til-punkt-integrationer og større, skalerbare systemer.
Standardversionen understøtter én 12G-SDI videokanal og op til 32 Dante-lydkanaler samlet. Når behovet ændrer sig, kan enheden opgraderes til to videokanaler via licens og SFP-modul, hvilket udvider kapaciteten til op til 64 Dante-lydkanaler.
Valget mellem fiber- og coax-baserede SFP’er gør det muligt at tilpasse løsningen til både eksisterende kabling og fremtidige netværkskrav.
Netværksredundans og drift i professionelle miljøer

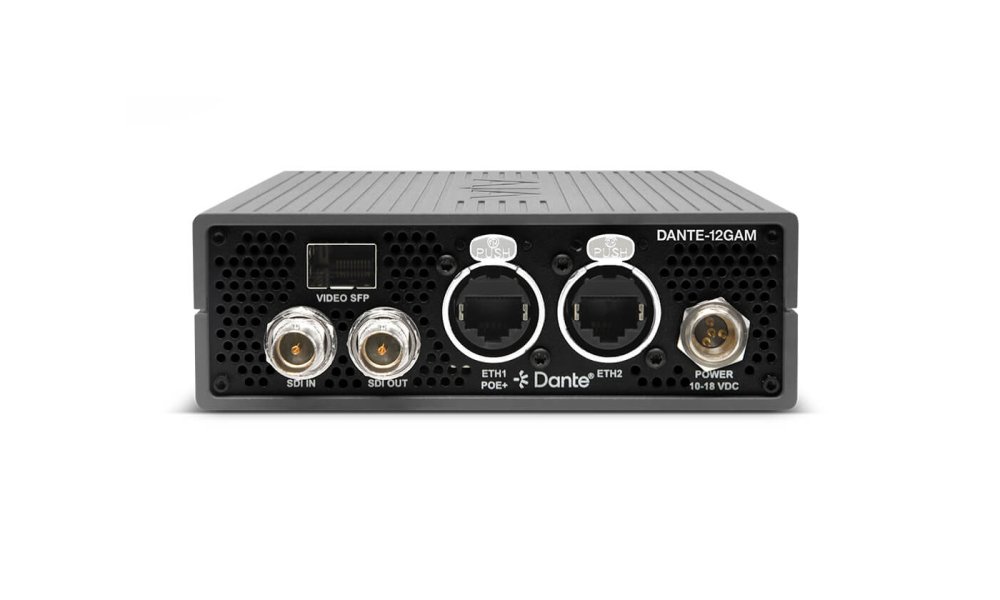

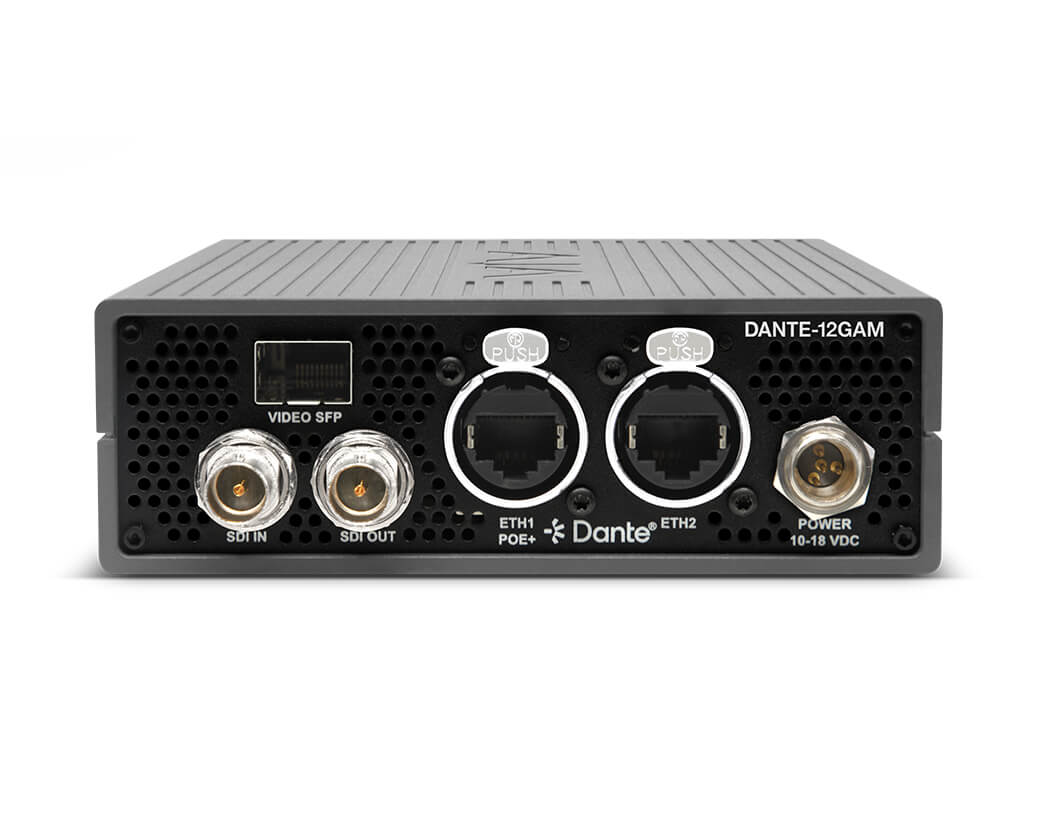

I hybride SDI- og IP-opsætninger er stabil netværksdrift afgørende. DANTE-12GAM er udstyret med to låsbare etherCON Gigabit Ethernet-porte til primært og sekundært Dante-netværk, så redundans kan implementeres uden ekstra hardware.

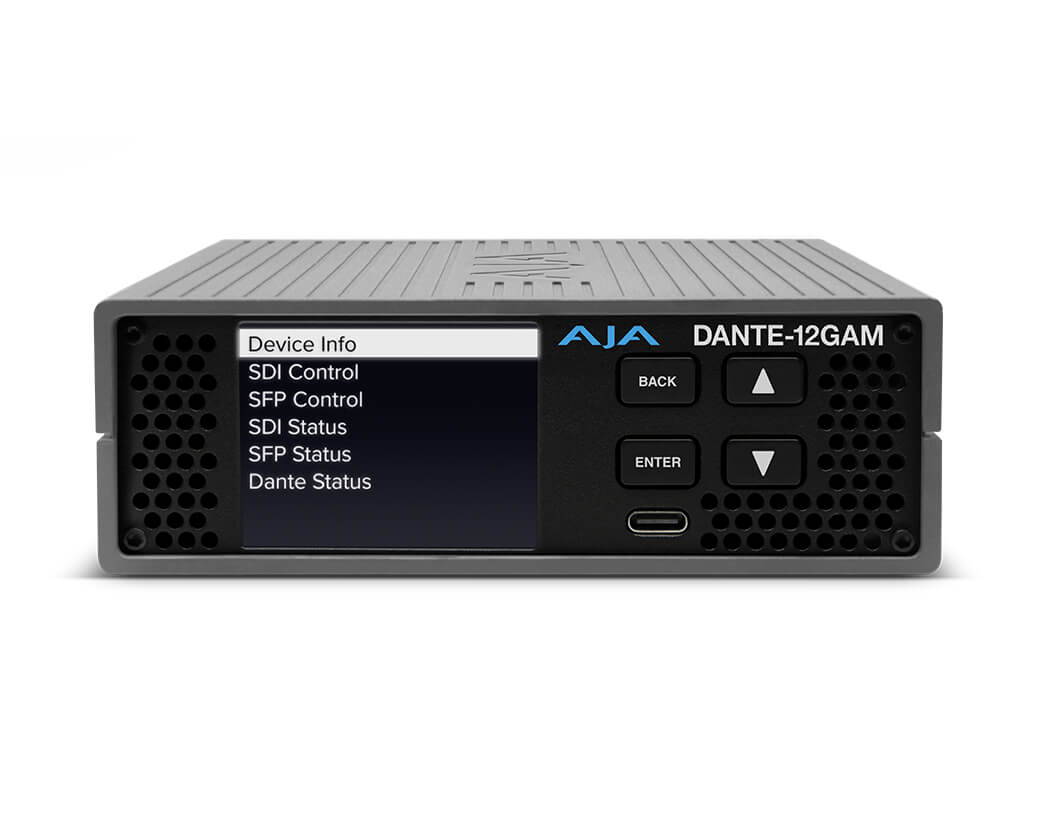

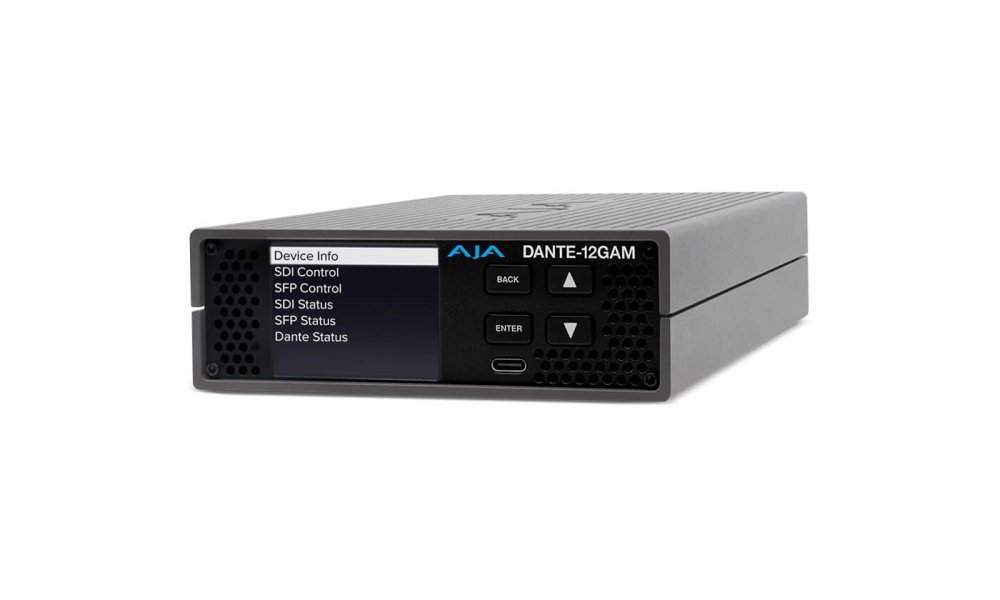

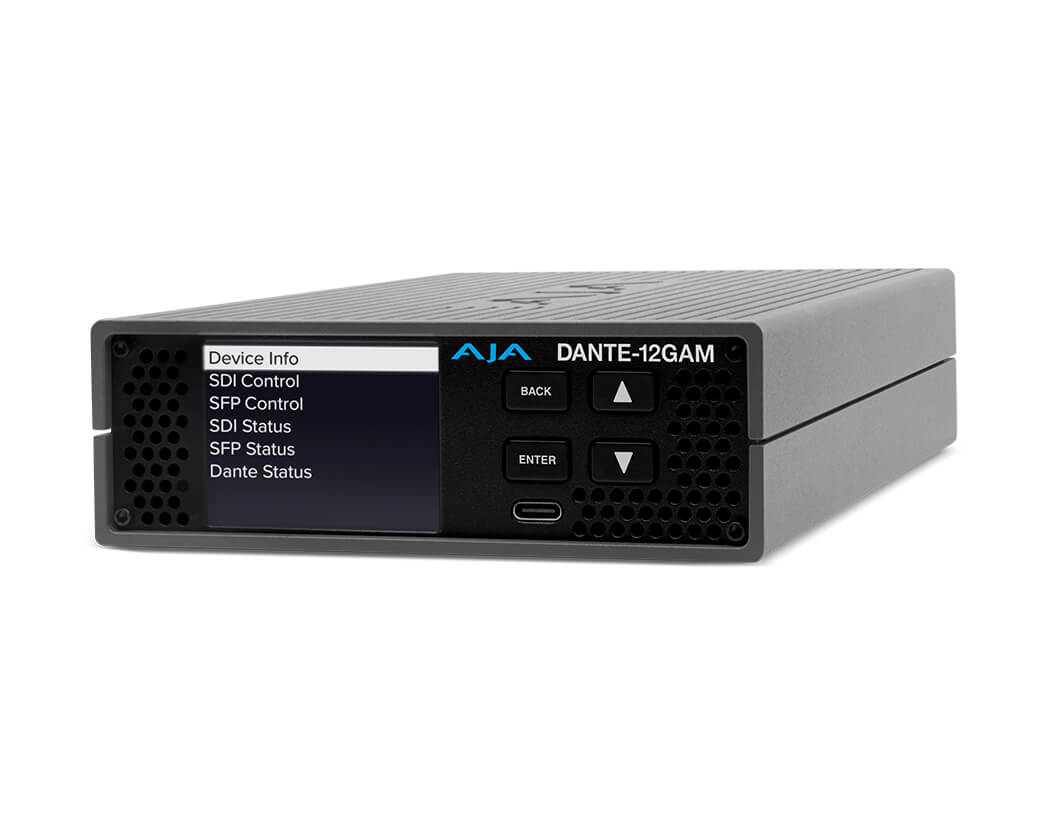

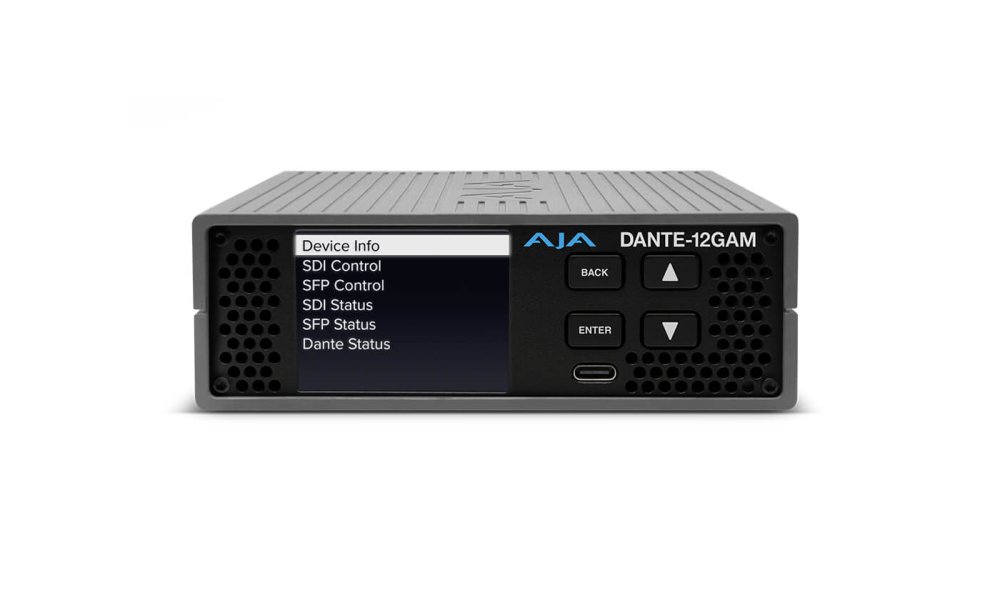

PoE+ på den primære Ethernet-port kan i mange installationer forenkle strømforsyningen og reducere kompleksiteten i rack og flypacks. Opsætning og overvågning sker via AJA Web UI, mens USB-C-porten bruges til initial netværkskonfiguration. Frontpanelets display og knapper sikrer, at grundlæggende indstillinger også kan tilgås direkte på enheden.
Bygget til overgangsfasen mellem systemer
DANTE-12GAM er konstrueret til at fungere stabilt i den periode, hvor SDI-baserede og IP-baserede systemer lever side om side. Det robuste aluminiumskabinet, den aktive køling og det klare statusoverblik på fronten gør enheden velegnet til både faste installationer og mobile produktioner.
Uanset om den bruges som midlertidig bro mellem teknologier eller som en fast del af infrastrukturen, er DANTE-12GAM udviklet til at indgå naturligt i professionelle workflows, hvor pålidelighed og forudsigelig drift er centrale krav.
FAQ om AJA Dante-12GAM
Hvor mange lydkanaler kan DANTE-12GAM håndtere?
Standardversionen understøtter op til 16 lydkanaler ind og 16 lydkanaler ud via én 12G-SDI-kanal, i alt 32 Dante-lydkanaler. Med dual-channel opgradering understøttes op til 64 Dante-lydkanaler samlet.
Kan DANTE-12GAM indgå i SMPTE ST 2110-baserede installationer?
Ja. Enheden understøtter SMPTE ST 2110-30 og PTPv2 og kan integreres i ST 2110-miljøer via Dante Controller sammen med andre kompatible enheder.
Er det muligt at opgradere fra single-channel til dual-channel senere?
Ja. Single-channel versionen kan opgraderes via licens og tilføjelse af enten BNC- eller LC-fiber SFP, afhængigt af ønsket signaltype.
Kan Dante-lyd sendes over SDI uden et aktivt videosignal?
Ja. DANTE-12GAM har en intern SDI-signal-generator, som gør det muligt at transmittere Dante-lyd over SDI, også uden ekstern videosource.
Sådan bliver DANTE-12GAM en del af dit samlede setup
DANTE-12GAM bruges ofte i miljøer, hvor SDI og IP-baseret audio skal fungere side om side, enten midlertidigt eller som en permanent del af infrastrukturen.
Hos Stjernholm & Co arbejder vi dagligt med Dante, AES67 og SMPTE ST 2110 i praksis og kan sparre om arkitektur, signalflow og netværk, uanset om DANTE-12GAM er den rigtige løsning eller ej.
Du er altid velkommen til at kontakte os på 38105070 eller sales@stjernholmco.dk.
Vi tager gerne en uforpligtende snak om, hvordan din løsning bedst sammensættes.
