Tilføj ekstra mikrofoner til din ATEM switcher
ATEM Microphone Converter gør det muligt at udvide MADI-indgangen på ATEM switchers, så du kan tilføje flere mikrofoner eller eksterne lydmixere.
Konverteren sættes ind i ATEM Television Studio MADI-porten, så der kræves ingen kompleks opsætning, og yderligere enheder kan endda kædes sammen til flere kilder.
Hver konverter har 4 analoge indgange, der er mic/line valgbare og har 48V phantom power. Designet byder på en fantastisk lydkvalitet med et ekstremt lavt støjgulv, et bredt dynamisk område og meget lav forvrængning.
Designet bruger 8 separate ADC'er (analog to digital audio conversion) på hver separat indgang, der arbejder sammen for at udvide det dynamiske område. Der er også en HDMI-overvågningsudgang med rullende audio waveforms.
Konverter med High-End design

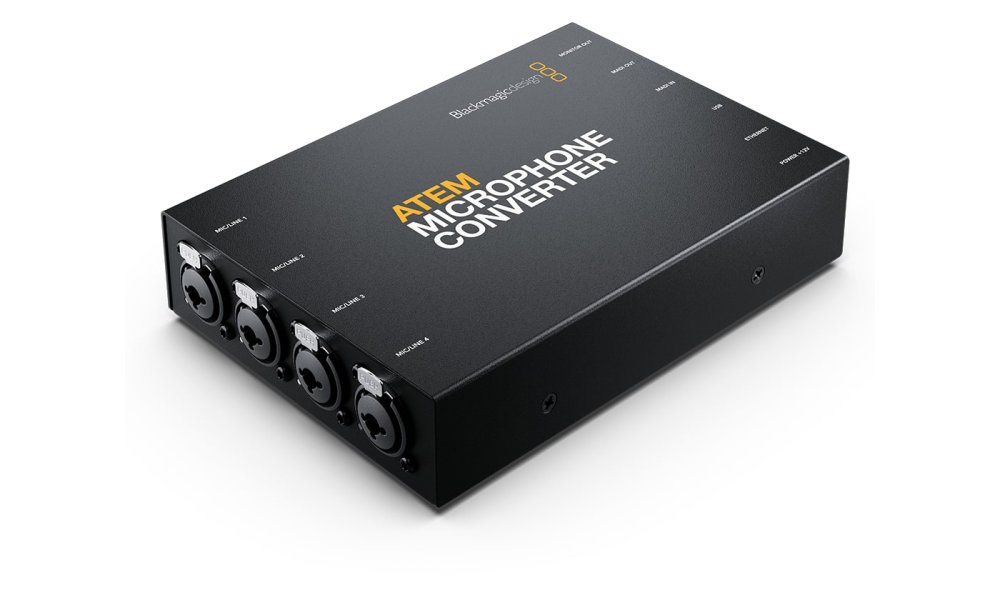

ATEM Microphone Converter har et velkendt konverterbaseret design, der har plads til den analoge elektronik, der kræves til analog til digital lydkonvertering af høj kvalitet (ADC).

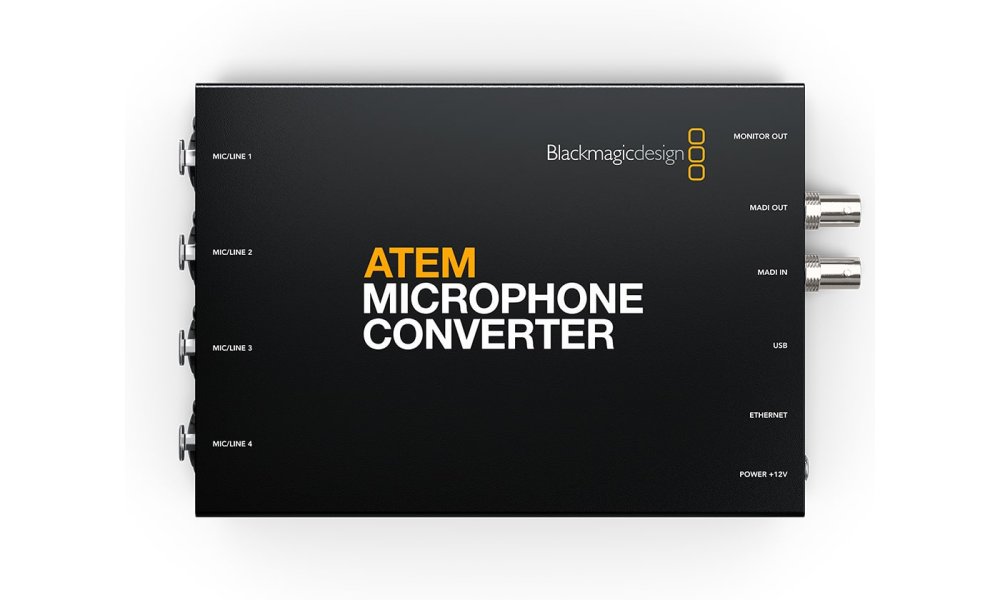

Den har kombinerede XLR/TRS-indgangsstik, der gør det muligt at tilslutte både XLR- eller jack-kabler. Den inkluderer også en MADI-udgang med den konverterede lyd, samt en MADI-indgang, som tillader flere ATEM-mikrofonkonvertere at være sammenkædet, så mere end 4 kanaler lyd kan indlejres i en enkelt MADI-forbindelse.
Der er også en 12V DC strømforbindelse plus USB og Ethernet for at tillade fjernadministration og softwareopdateringer. Kontakter giver mulighed for kontrol af mikrofon/line lydindgangsniveauer og til at tænde for phantom power.
Tilsluttes via MADI for Multi Channel Audio
MADI (Multichannel Audio Digital Interface) er et multikanals audiolink standardiseret som AES10 af Audio Engineering Society (AES), og det definerer dataformatet for en grænseflade til flere kanaler med digital lyd.
ATEM Microphone Converter har en MADI-udgang der indlejrer de 4 analoge indgange som MADI-kanaler 1, 2, 3 og 4.

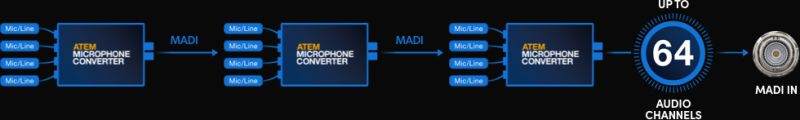

Konverteren inkluderer også en MADI-indgang, som bruges til at loope flere konvertere, når du har brug for mere end 4 kanaler lyd på et enkelt MADI-link. Dette betyder, at hvis en konverter er forbundet til indgangen på en anden konverter, vil upstream-konverteren stable sine 4 kanaler over de 4 kanaler på downstream-konverteren.
Innovativ analog til digital konvertering
Hver analog indgangskanal har en forforstærker med ultralav støj, fast forstærkning, skaleret til at drive en audio ADC med højt dynamisk område, hvilket fuldstændigt eliminerer brugen af en analog mikrofonforforstærker i designet, så inputtet ikke lider af forforstærker-forstærkningstrin-klik eller "zipper noise".
ATEM Microphone Converter træder uden for konventionel audioindustridesignpraksis med at bruge en individuel audio ADC, da hver indgang implementerer analog til digital konvertering ved hjælp af 8 high dynamic range audio ADC'er, der tilsammen fungerer som en ultra high dynamic range audio ADC.
Dette betyder, at hver inputkanals dynamiske område er utrolige 131dB(A). Plus du får utrolig lav forvrængning på kun 0,002%.
Ekstremt lav støjgulv på -129dBV
Et almindeligt problem med mikrofonkonvertere er det højere støjgulv, hvor der genereres elektrisk støj i forforstærkerne.
ATEM Microphone Converter eliminerer dette problem ved at bruge et meget anderledes design, hvor inputtet konverteres direkte ved hjælp af dets ultrahøje dynamiske områdekonvertering, så du overfører RAW-lyd til switcheren, hvor switcheren derefter kan anvende så meget forstærkning som nødvendigt for det korrekte lydniveau.
Det betyder, at du ikke får en indsprøjtning af støj forårsaget af et analogt forstærkningstrin, så du får et ekstremt lavt fast støjgulv på -129dBV uanset den anvendte digital forstærkning. Du kan derefter anvende digital forstærkningskontrol, som udføres i mindre ±0,1dB forstærkningstrin, som er fuldstændig uhørlige.
Digital forforstærkerdesign for stabilitet
Med det brede dynamiske område input, der eliminerer behovet for en analog forforstærker, justeres mikrofonniveauerne af et digitalt forforstærkerforstærkningstrin, der er ekstremt stabilt.
Forskellige mikrofontyper og -mærker kan variere meget i analoge lydniveauer, så dette digitale forstærkningstrin giver mulighed for kompensation for det specifikke mikrofonmærke, du bruger.
Det bedste af det hele er, at den digitale forforstærker behandles i den fulde interne 32-bit RAW-lyd-bitdybde, så du justerer med meget større præcision, end MADI-lydstandarden kan understøtte.
Dette resulterer i et ekstremt rent og støjfrit forstærkningstrin. Så kan de sidste niveauer finesseres på ATEM-lydmixeren, mens du arbejder.
Præcist matchede analoge indgange
Det innovative design af ATEM Microphone Converter har også andre fordele, såsom ekstremt præcis matchning mellem input-lydkanaler. Multi ADC per input design-teknikken betyder, at hver analog lydindgang har meget ens specifikationer og tolerancer, så alle inputkanaler er statistisk mere ensartede.
Derudover vil det unikke 8 ADC input design opretholde et stabilt og ensartet fladt støjgulv, der ikke vil opleve de negative virkninger af støjniveaumodulation, som traditionelle forskudte ADC-designs lider under. Det betyder, at du får en lignende ydeevne, uanset hvilken indgang du tilslutter mikrofonen til, og endda mellem flere ATEM-mikrofonkonvertere.
HDMI-overvågning med rullende audio waveforms
ATEM Microphone Converter inkluderer også en HDMI-videoovervågningsudgang, så du kan tilslutte et simpelt tv eller en computerskærm for en fuld statusvisning.
HDMI outputtet inkluderer 4 rullende waveforms over de sidste 60 sekunders tid samt lydmålere til at vise niveauet ved indgangsstikket.
Hver kanal inkluderer også et brugerdefineret etiketsæt via softwareværktøjet. Der er også indikatorer til at vise switch-indstillingerne for valg af mikrofon/linjeindgang og phantom power.
Derudover hvis du laver "daisy chain" af flere konvertere vil overvågningsudgangen tilpasse sig og vise mere end 4 kanaler. Du kan endda indstille et konverternavn, der vil blive vist på overvågningen.
